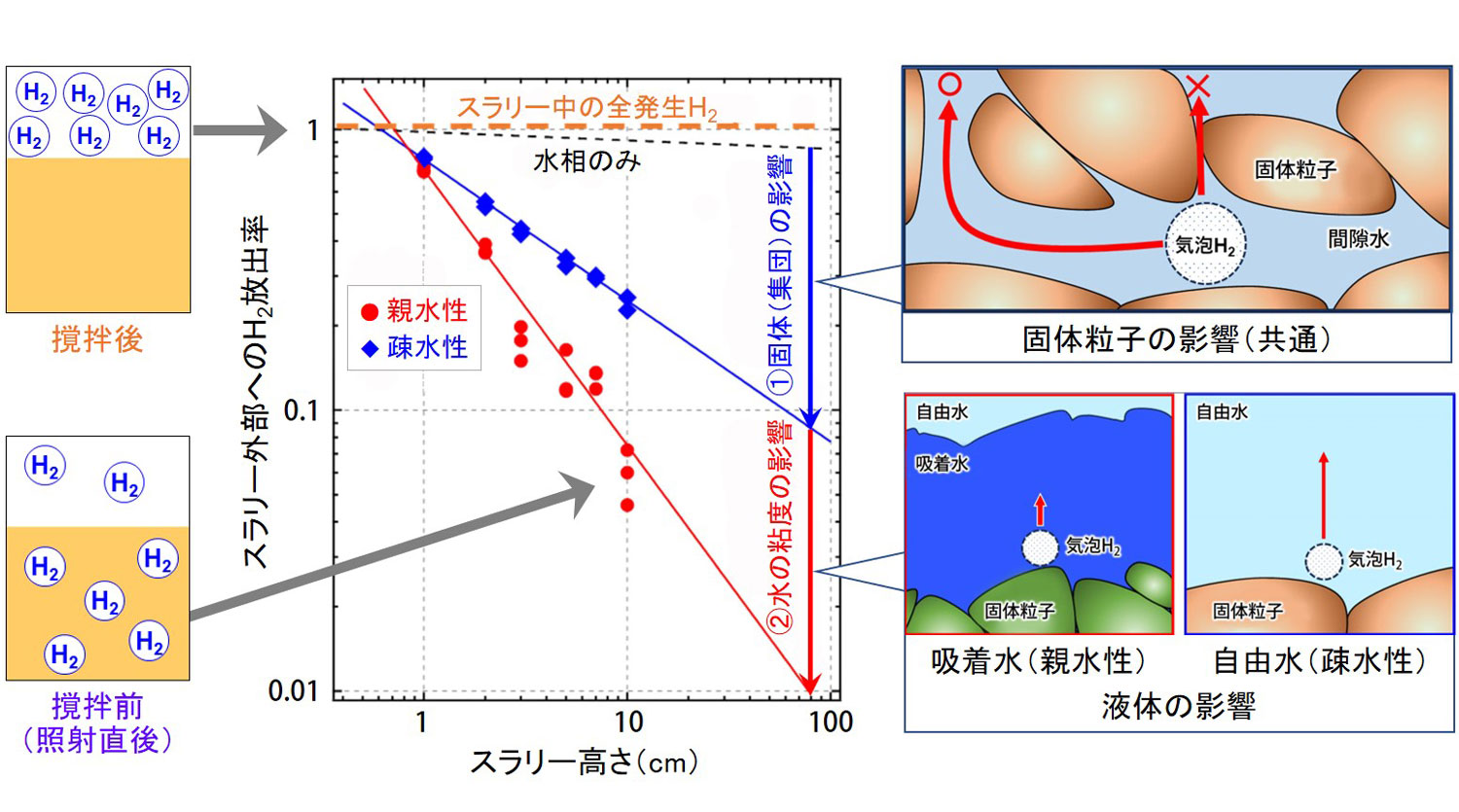

グラフは、高さの異なる模擬スラリー（親水性：実際のスラリーと同じ方法で製造、疎水性：親水性表面を疎水化する方法を追加）の試料を容器に入れてコバルト60のガンマ線を照射して、照射後にスラリー上部の容器スペースに放出された水素（H₂）を測定した結果です。照射直後に試料を撹拌しない場合と、試料を撹拌してスラリー中のH₂を全て容器スペースに追い出した場合の測定（左図）から、スラリー外部に放出されたH₂の割合を求めました。固体粒子への水の吸着特性の異なるスラリーの結果から、スラリー中にH₂を閉じ込める固体（集団）と吸着水の粘性（粘り気）の影響（右図）が区分されます。

東京電力福島第一原子力発電所の汚染水処理の多核種除去設備（ALPS）では、ストロンチウムなどのベータ線を放出する物質を含むスラリー状の廃棄物が生じます。これが入った容器から水があふれた事象が起きましたが、これはベータ線による水の分解で生じた水素（H₂）が気泡（バブル）になってスラリー中に保持されたためでした^＊。この事象から、多量のH₂が突発的に廃棄物から放出される可能性が予測されるため、さらに模擬スラリーを用いた照射実験などを行って、水から生じたH₂がスラリー中で気泡になるモデルとともに、H₂保持のメカニズムを解明しました。

図1は照射実験の結果で、容器中のスラリーが高くなると、スラリー中で生じたH₂が外部に放出されにくくなる、つまり、保持されるH₂の割合が大きくなることを示しています。ここで、スラリー中の固体粒子が水を強く吸着する（親水性）スラリーの方が、固体粒子の水離れが良い（疎水性）スラリーに比べて、H₂保持が大きくなりました。この結果は、さらにスラリー中に気泡H₂を閉じ込める影響を区分していて、疎水性スラリーでは、固体粒子の集団が立体的に気泡H₂の行方を阻んでいる（①）のに対して、親水性スラリーではこれに加えて、固体粒子に強く吸着した水の粘性（粘り気）が気泡H₂の動きを抑えている（②）ことが分かります。これらの知見は、スラリーの特性に基づくH₂保持特性の推定に活用することができます。

 

^＊ 東京電力株式会社, HIC上のたまり水発生の原因と対策の検討・実施状況, 2015, 37p., https://f-archive.jaea.go.jp/dspace/handle/faa/169249（最終アクセス確認日: 2025年3月17日）.

本成果は、東京電力ホールディングス株式会社からの受託研究「1F HICスラリー中の水素ガスの保持・放出に係る検討委託」及び「1F 汚泥返送式スラリー等の水素保持特性に関する検討委託」で得られた成果の一部です。

Ito, T. et al., Retention of Hydrogen Bubbles Generated from Water Radiolysis in Carbonate Slurry, Nuclear Technology, vol.210, issue 8, 2024, p.1427–1443.

外部論文: https://doi.org/10.1080/00295450.2023.2299893

コメントこのページへのご意見やご感想などありましたらボタンをクリックしてご意見ご感想をお寄せ下さい。
