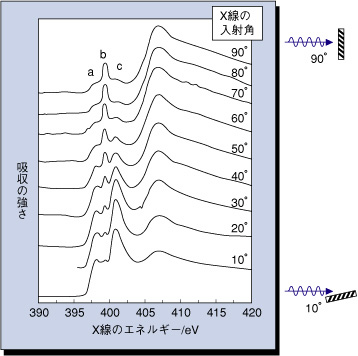

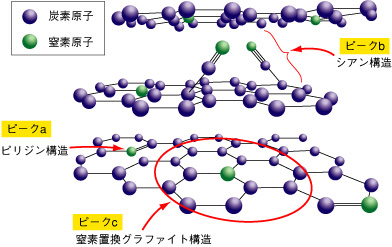

 |
||
|
 |
||
|
| ダイヤモンドよりも硬い物質や原子1個分の厚さしかない半導体、このような夢の材料を実現するものとして、炭素と窒素の化合物（窒化炭素）は大きな注目を集めています。世界中の研究者が競ってその合成に取り組んでいますが、これまでどんなものが実際にできるのかよくわかりませんでした。その主な原因は、合成したものの中には様々な局所構造がばらばらに含まれているため、構造が揃った結晶を調べる従来のやり方では、限界があったからです。放射光は、このような構造を調べるのに大きな力を発揮しました。放射光の大きな特徴であるエネルギー可変性は、物質中に含まれる特定の元素だけのX線吸収スペクトル（NEXAFS）を調べることを可能にします。NEXAFSはX線を吸収した部位の局所構造に応じて変化しますから、窒化炭素中の窒素のNEXAFSにより、窒素原子周囲の局所構造について調べることができます。さらに、放射光の偏光特性を用いた入射角によるNEXAFSの変化（偏光依存性）から、局所構造の向きを調べることが可能になります（図8-5）。 これらの特徴により、私たちは、窒素分子イオンを注入したグラファイト中に、窒素置換型のグラファイト構造が存在することを明らかにしました（図8-6）。このグラファイト構造の窒化炭素は理論的に半導体的な電子特性を持つことが予測されており、新しい半導体材料として注目を集めています。 |
| ●参考文献
I. Shimoyama※ et al., Evidence for the Existence of Nitrogen-Substituted Graphite Structure by Polarization Dependence of Near-Edge X-Ray-Absorption Fine Structure, Phys. Rev., B, 62, R6053 (2000). ※博士研究員 |
| ご覧になりたいトピックは左側の目次よりお選びください。 |  |
|
たゆまざる探究の軌跡−研究活動と成果 ２００１ Copyright(c) 日本原子力研究所 |
