| 表12-1 小型サーボモータ主要項目比較 |
 |

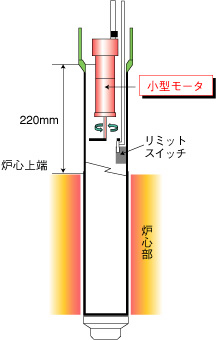

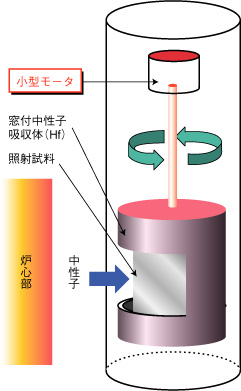

| 国際熱核融合実験炉（ITER）に取り付けられるブランケットテストモジュールは中性子やγ線にさらされます。またITERはパルスモード運転が行われます。 ブランケットテストモジュールの開発の一環として、一部を模擬した照射試験が材料試験炉（JMTR）で計画されており、キャプセルの開発が現在進められています（図12-1）。ITERのパルスモード運転を模擬するため、キャプセルには窓付きの中性子吸収体を回転させたり、任意の位置で停止させたりできる小型サーボモータが必要となります（図12-1）。モータは炉心の上端から1メートルほど上にあるキャプセルの上部に取り付けられますが、中性子やγ線にさらされるため耐放射線性を有することが必要であり、かつ小型にするためモータ巻線は細径でなければなりません。 既存の小型サーボモータとして、巻き線にポリエステル銅線を使用したものがありますが、耐放射線性の点で今回の照射試験には使用できません。そこでモータ巻き線にポリイミド銅線を使うなど、全体で44種類のモータ構成部品の内21種類の部品（表12-1） に耐放射線性の優れた材料を使うなどの改善を施したモータを試作しました。 試作したモータをキャプセルに組み込み（図12-2）、JMTRで照射試験を行い、耐放射線性などを調べました。その結果、本モータはγ線でも既存品の30倍程の照射量に耐え、JMTRでの照射試験に十分使用可能なことが確認されました。 なお、本モータは、照射試料の回転や縦方向移動など多様な照射試験を可能にします。 |
| ●参考文献
E. Ishitsuka et al., In-situ Characterization of Small Sized Motor under Neutron Irradiation, Fusion Eng. Des., 58-59, 517 (2001). |
