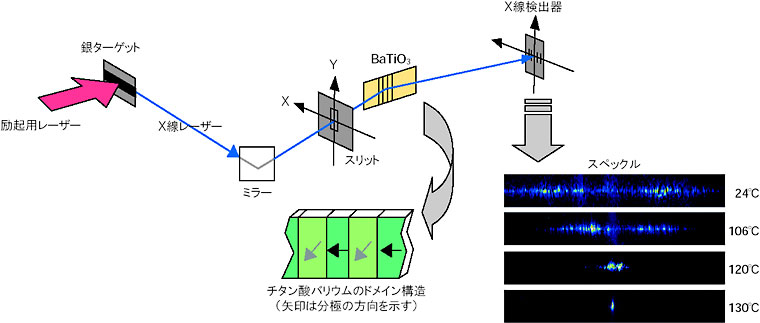

図5-4

チタン酸バリウム単結晶の瞬間スペックル測定 　 この実験では、スリットを通過したX 線レーザーをチタン酸バリウムに照射し、その表面から反射してくるX 線が干渉してつくるスペックルをX 線検出器で測定しました。チタン酸バリウムは、常温でマイクロメートルオーダーの微細なドメイン構造を持ち、その空間構造によって反射X 線のスペックルが変化します。室温（24 ℃）の場合に比べてキュリー温度（強誘電性を失う臨界温度。ここでは約122 ℃）近傍ではスペックルパターンの幅が小さくなって、空間構造のサイズが大きくなっていることが分かります。また、キュリー温度以上（130℃）では、ドメイン構造が消えてしまうことも分かります。

ブラウザの閉じるを実行するか、右の閉じるボタンをクリックしてください。

たゆまざる探究の軌跡−研究活動と成果2003 Copyright(c) 日本原子力研究所
