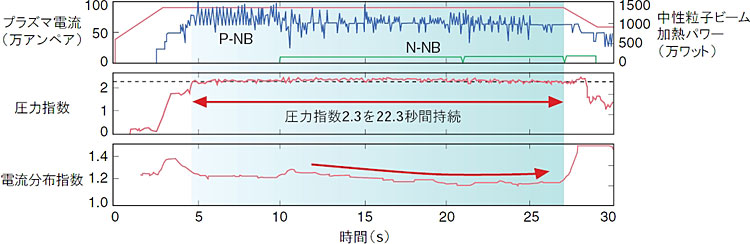

図2-5	圧力指数2.3を22.3秒維持した放電の波形 上図：プラズマ電流立ち上げ後、正イオン源中性粒子ビーム（P-NB）を最適化されたタイミングと波形で入射。10秒以降は負イオン源中性粒子ビーム（N-NB）も加えて加熱の最適化を続けます。中図：圧力指数2.3を22.3秒間維持（プラズマ電流が一定の間）。下図：電流分布指数が放電後半にはほぼ一定に落ち着き、これは電流分布が定常状態に達したことを示しています。
